평균 공력 시위 MAC : Mean Aerodynamic Chord

MAC / LEMAC / TEMAC

개념

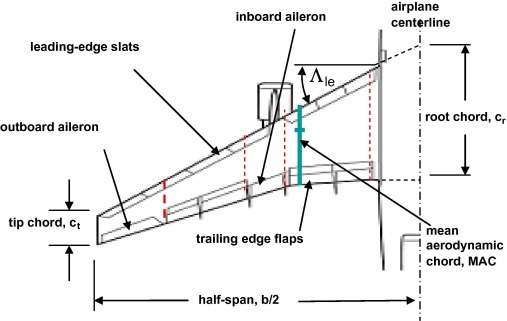

● 평균공력시위 : Mean Aerodynamic Chord ; MAC



● 날개의 공기력 분포를 대표할 수 있는 시위



● 평균공력시위에 발생하는 공기력에 날개 스팬길이를 곱하면 날개 전체에 작용하는 공기력을 구할 수 있다.



● 공력중심 을 포함하는 시위







평균공력시위의 수학적 표현

AC Definition





● 기준점을 기준으로 x방향과 y방향으로의 각 거리별 미소 공기력을 전체 공기력으로 나누어 위치를 구할 수 있다.



● 위의 식으로 구한 공력중심을 지나는 시위가 바로 평균 공력 시위이다.





%MAC

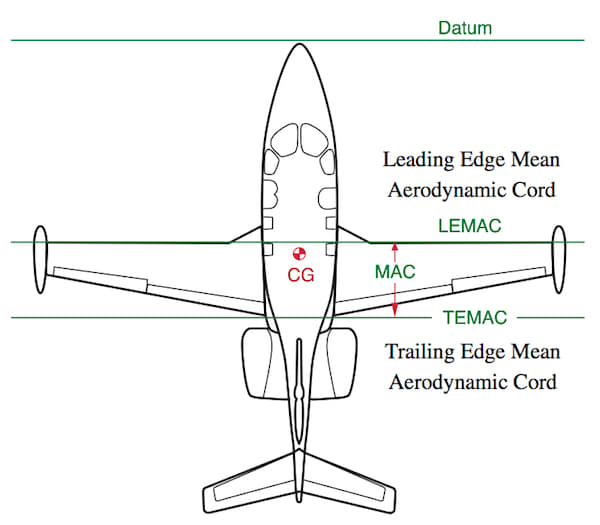

● MAC은 무게중심의 위치를 나타내는 방법 중 하나로 사용.



● LEMAC : MAC의 앞전 (Leading Edge Mean Aerodynamic Chord)



● TEMAC : MAC의 뒷전 (Triling Edge Mean Aerodynamic Chord)

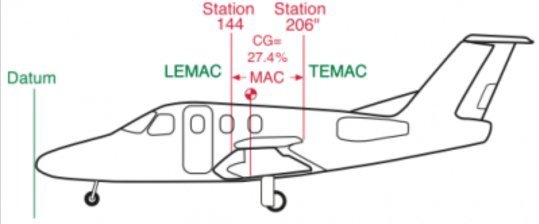

● 무게중심 CG의 위치를 MAC을 기준으로 앞전에서 어느정도에 있는지를 기준으로 위치표기

- 전체 길이를 100%로 산정하였을 때 앞전으로부터의 거리를 %로 표시

- 통상 25% MAC에 CG위치
