날개단면



● 날개단면 (Airfoil) : 날갤를 수직방향으로 전단한 단면. 2차원 날개라고도 한다.



● 2차원날개 : 무한날개로써 3차원 날개와 달리 날개 끝 와동을 고려하지 않아도 된다.



● 날개단면은 복잡한 곡선의 형태를 가지고 있기 때문에 형상을 나타내기 위한 다양한 용어가 사용된다.



● 날개단면의 모양인 형상을 나타내는 형사용어와 날개단면의 비행 시 발생하는 상대풍과의 관계된 용어로 구분할 수 있다.

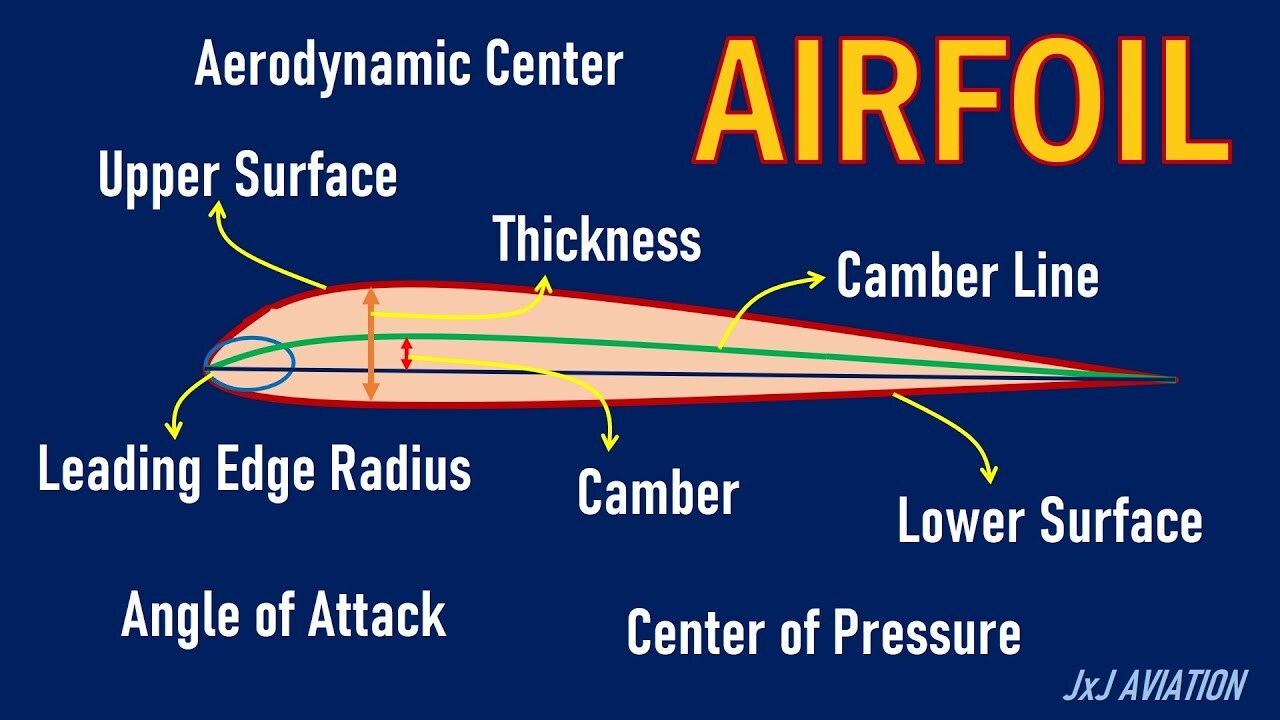

날개단면 형상용어









날개단면 형상용어



● 앞전 (Leading Edge) : 날개의 앞부분, 시위의 앞 끝 지점 또는 평균 캠버선의 앞 끝 지점



● 뒷전 (Trailing Edge) : 날개의 뒷부분, 시위의 뒷 끝 지점 또는 평균 캠버선의 뒷 끜 지점



● 시위 (Chord) : 앞전과 뒷전을 이은 선 또는 평균 캠버선의 양끝을 을 이은 선



● 평균캠버선 (Mean Camber Line) : 날개단면 위-아래의 수직거리를 2등분 한 선



● 캠버 (Camber) : 평균캠버선과 시위 사이의 수직거리



● 최대 캠버 (Maximum Camber) : 캠버 중 가장 큰 값



● 두께 (Thickness) : 시위선에서 수직방향으로 잰 아래-위 높이



● 앞전원 (Leading Edge Circle) : 평균캠버선의 앞전에서 평균캠버선에 접하도록 그은 접선상에 중심을 가지고 날개단면의 위-아래에 접하는 원



● 앞전반지름 (Leading Edge Radius) : 앞전원의 반지름



날개단면 형상용어



날개단면 용어



날개단면 용어



● 받음각 (Angle Of Attack ; AOA α) : 상대풍과 날개 시위선이 이루는 각



※상대풍 : 항공기의 날개에 불어들어오는 바람. 항공기의 진행방향과 다를 수 있다. 날개단면 분석에는 날개단면 기준으로 불어오는 바람을 이용해야 하므로 상대풍을 사용한다.



● 붙임각 (Incidence Angle ; i) : 붙임각 또는 취부각은 날개 시위선과 항공기 동체 중심선이 이루는 각, 즉 항공기 동체에 날개가 붙여진 각도



● 무양력 시위선 (Zero Lift Chord Line) : 날개에 양력이 발생하지 않는 방향으로 상대풍이 들어올 때 그 방향을 날개단면 상에 연장시켜 만들어지는 시위선. 일반적인 시위선보다 윗쪽에 위치한다.



● 무양력 받음각 (Zero Lift AOA ; α0) : 무양력 시위선과 시위선이 이루는 각



● 절대 받음각 (Absolute AOA ; αa) : 상대풍과 무양력 시위선이 이루는 각



양력계수-받음각 그래프에서 날개단면 용어
