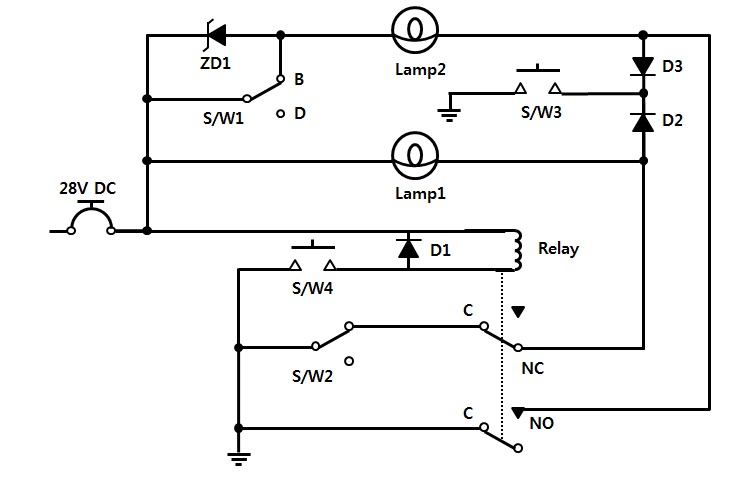

[항공산업기사 실기] 경고회로 회로도 / 배치도 / 작동조건









1. 회로구성품



릴레이 (8pin , 1개)



토글스위치 (6pin 1개 , 3pin 3개)



다이오드 (3개)



제너다이오드 (1개)



램프 (2개)



전원/전선/회로보호장치 등

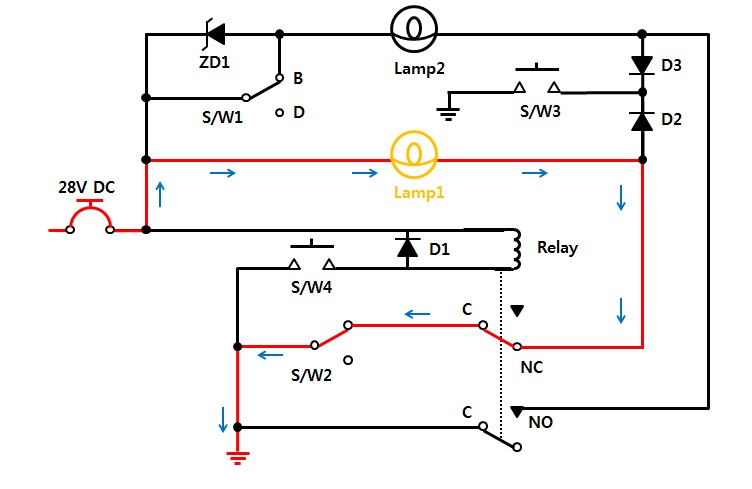

2. 회로 작동원리



1. S/W 2 on(회로로 연결) => Lamp 1이 On된다.



이때 S/W 3 on(누르면) => Lamp 1 , Lamp 2 모두 On된다.



이상태에서 S/W 1으로 Lamp 2를 Bright & Dim으로 조절한다





2. S/W 2 on(회로로 연결) => Lamp 1이 On된다.



이때 S/W 4 on(누르면) => Lamp 1 Off , Lamp 2 On 된다.



이상태에서 S/W 1으로 Lamp 2를 Bright & Dim으로 조절한다

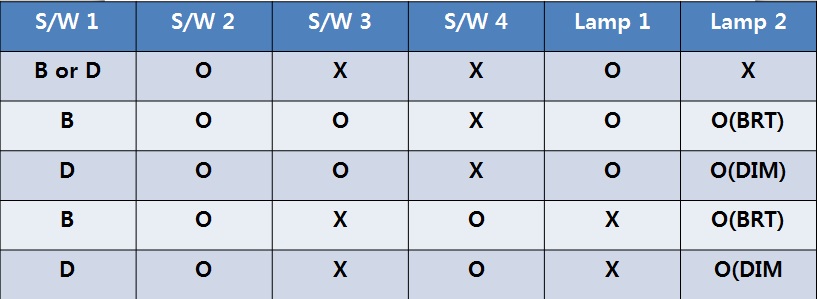

Case 1 : S/W 2 on

Lamp 1 : On , Lamp 2 : Off

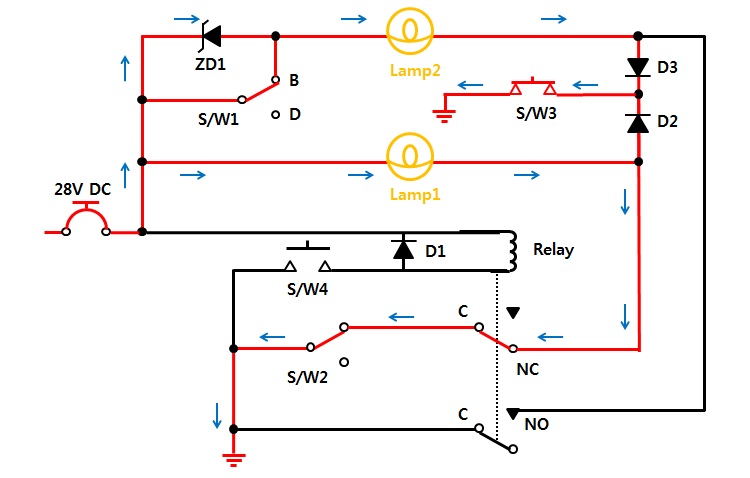

Case 2 : S/W 2 : on  S/W 3 : on + S/W 1 : Bright

Lamp 1 : On , Lamp 2 : On , both Bright

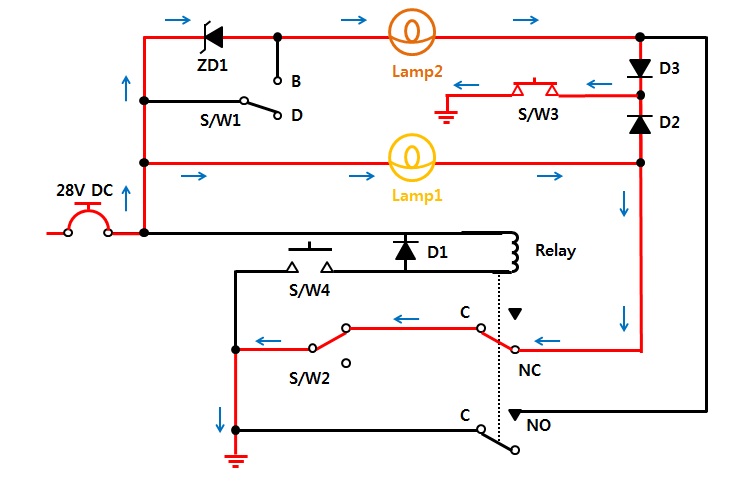

Case 3 : S/W 2 : on  S/W 3 : on + S/W 1 : Dim

Lamp 1 : On(Bright) , Lamp 2 : On(Dim)

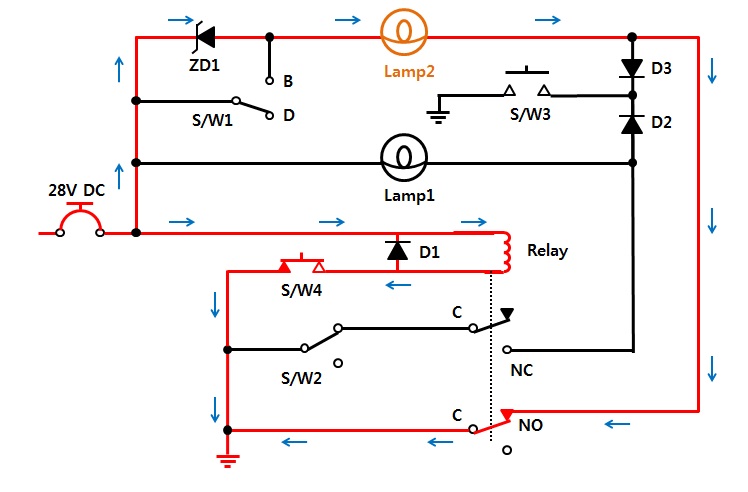

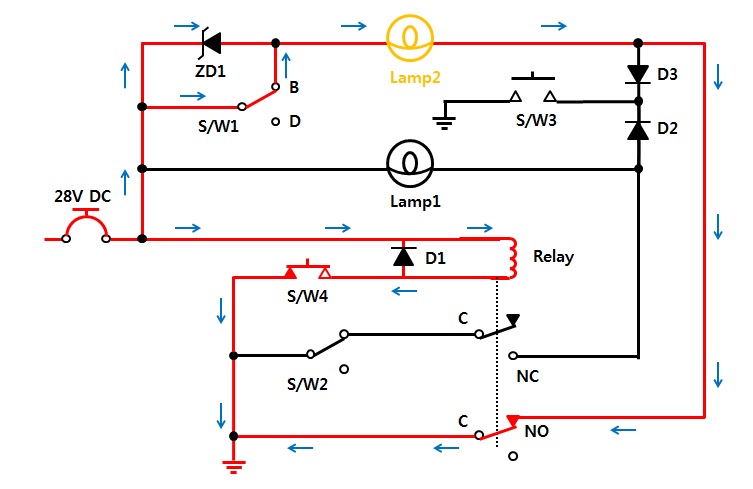

Case 4 : S/W 2 : on  S/W 4 : on + S/W 1 : Bright

Lamp 1 : Off , Lamp 2 : On(Bright)







Case 5 : S/W 2 : on  S/W 4 : on + S/W 1 : Dim

Lamp 1 : Off , Lamp 2 : On(Dim)

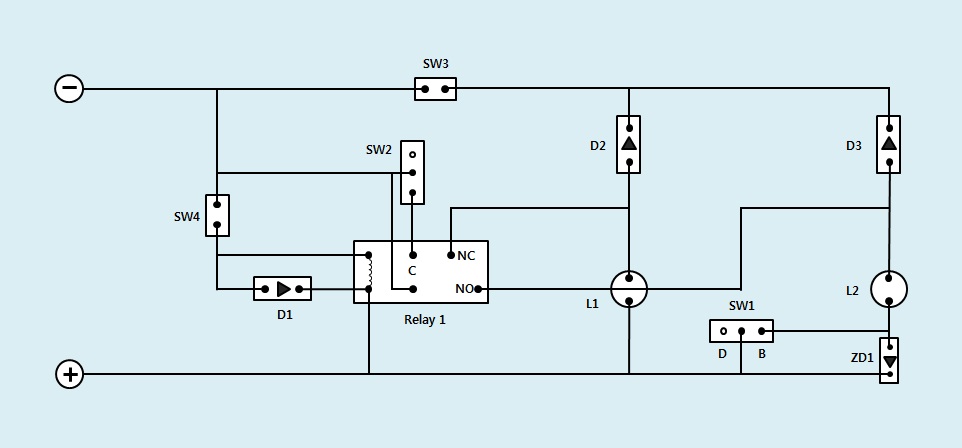

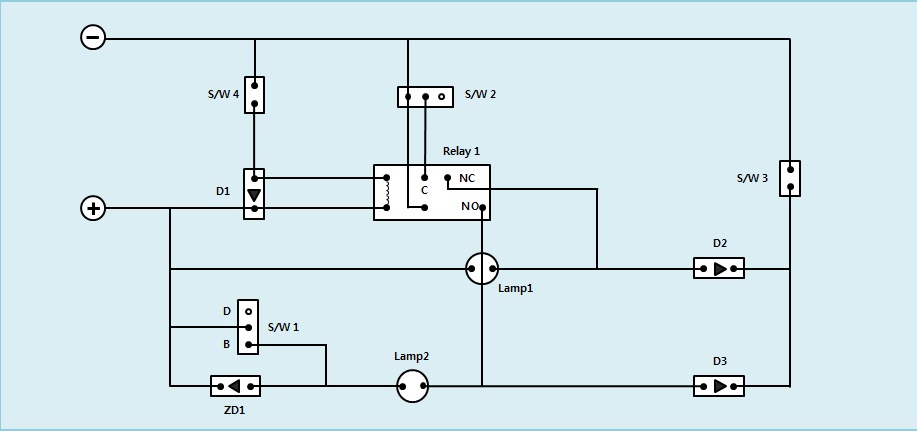

3. 경고회로 배치도
